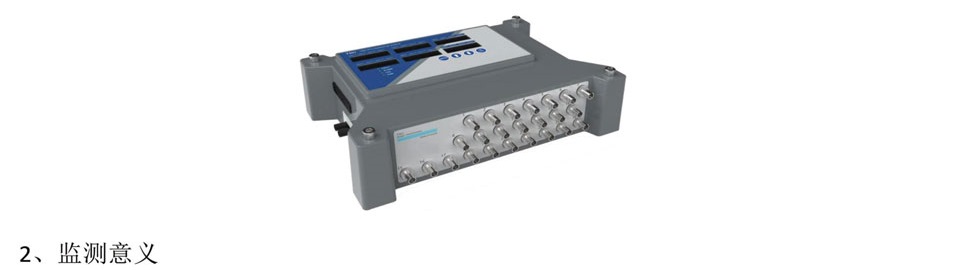

BBYQ-5000GX變壓器光纖繞組測溫系統

1、概述 變壓器光纖繞組測溫系統主要設計用于電力能源系統和設施，通過測量電力變壓器內部不同位置的溫度 來實時檢測和報告被監測設備中出現的、潛在的有害趨勢。


2、監測意義 根據ANSI/IEEEC57.12.80-1978，變壓器的連續額定值是“在規定條件下不超過既定溫升限制的情況下可 連續承載的很大恒定負載”。存在各種溫度限制，例如環境溫度，頂部油溫，芯層壓溫度，平均繞組溫升和 很大繞組溫升。 確定液體填充變壓器內壽命和負載之間平衡的很重要參數之一是“熱點”溫度或很大繞組溫升。這表示 變壓器內最熱部件的溫度，通常位于繞組中。如果熱點超過給定的限制，變壓器中固液絕緣系統的劣化速度 將迅速加快。溫度對絕緣老化和變壓器壽命有重要影響。因此，對于制造商和最終用戶來說，準確預測繞組 中的熱點非常重要，因?yàn)闊狳c(diǎn)是導致變壓器油和紙絕緣劣化的原因。 由于變壓器內的溫度分布不均勻，絕緣紙?jiān)诒┞队诟邷貢r(shí)通常會發生很大的劣化。當絕緣紙失去其性能 時，它會在介電和機械方面削弱變壓器。此外，較高的繞組熱點溫度不僅會削弱繞組絕緣材料，而且最終會 導致形成氣泡，從而促進變壓器油的介電擊穿。不用說，類似的情況是不可取的，因?yàn)樗诖蠖鄶?shù)情況下是 不可逆轉的。

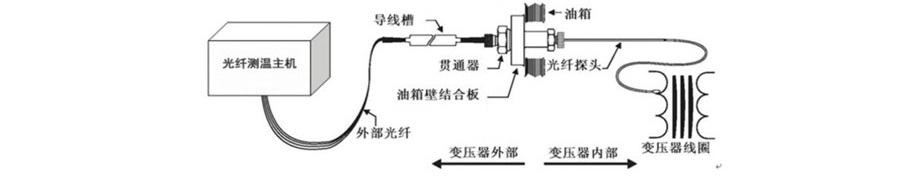

 3、監測原理 光纖測溫系統由激光二極管發出的連續波照射光纖內的玻璃芯。當光波沿著光纖玻璃芯下移時,會產生多 種類型的輻射散射。如瑞利散射、布里淵散射和拉曼散射等。其中拉曼散射是對溫度最為敏感的一種。光纖 中光傳輸?shù)拿恳稽c(diǎn)都會產生拉曼散射，并且產生的拉曼散射光是均勻分布在整個空間角內的。拉曼散射是由 于光纖分子的熱振動和光子相互作用發生能量交換而產生的。光在光纖中傳輸時一部分拉曼散射光(背向拉 曼散射光)沿光纖原路返回，被光纖探測主機接收。在頻域中，利用OFDR技術，根據光在光纖中的傳輸速率 和入射光與后向拉曼散射光之間的強度差，可以對不同的溫度點進行定位，這樣就可以得到整根光纖沿線上 的溫度并精確定位。 導線槽 ←油箱 光纖測溫主機 貫通器 光纖探頭 油箱壁結合板 外部光纖 變壓器外部 變壓器內部 變壓器線圈

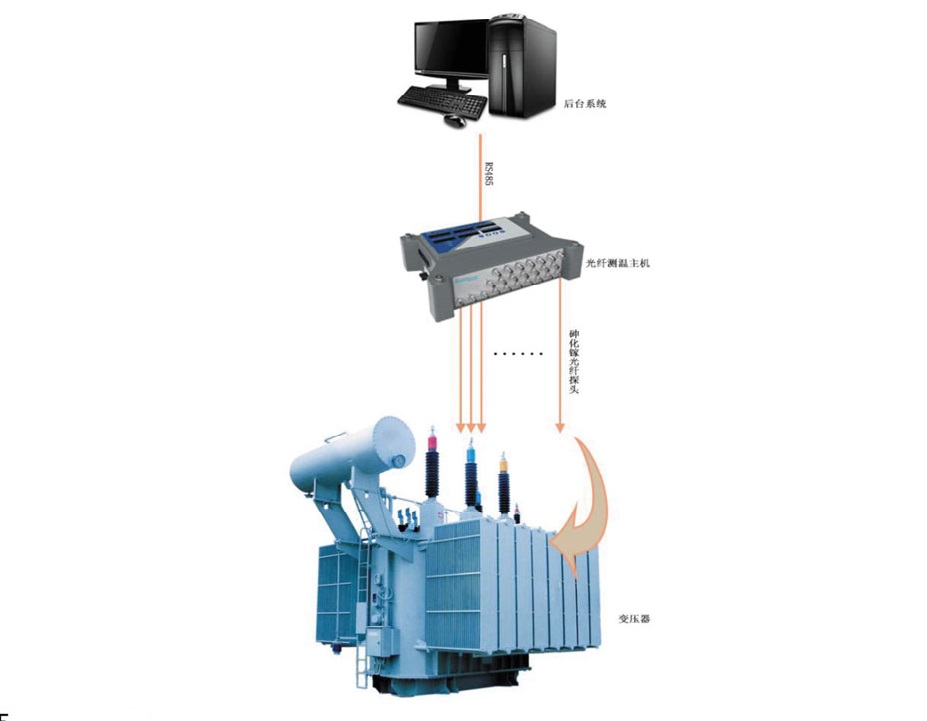

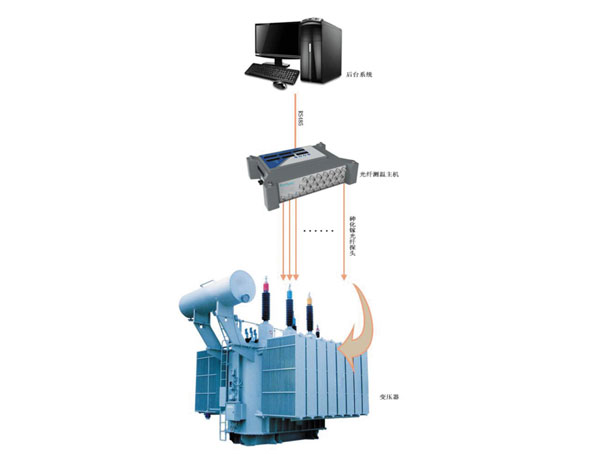

4、系統介紹 變壓器繞組光纖測溫子系統主要由光纖測溫主機和后臺系統軟件組成。網絡構架圖如右圖所示:


5、功能特點

基于市場公認領先的半導體，砷化鐐品片傳感器技術,長期可靠系統集成自動校驗功能

專用系統故障繼電器

8個可編程的C型繼電器(5A)光源壽命可達300年

擴展功能強大

不受電磁干擾，耐腐蝕

無源實時監測、電絕緣、防爆性好

體積小，重量輕，可繞曲

靈敏度高，使用壽命長

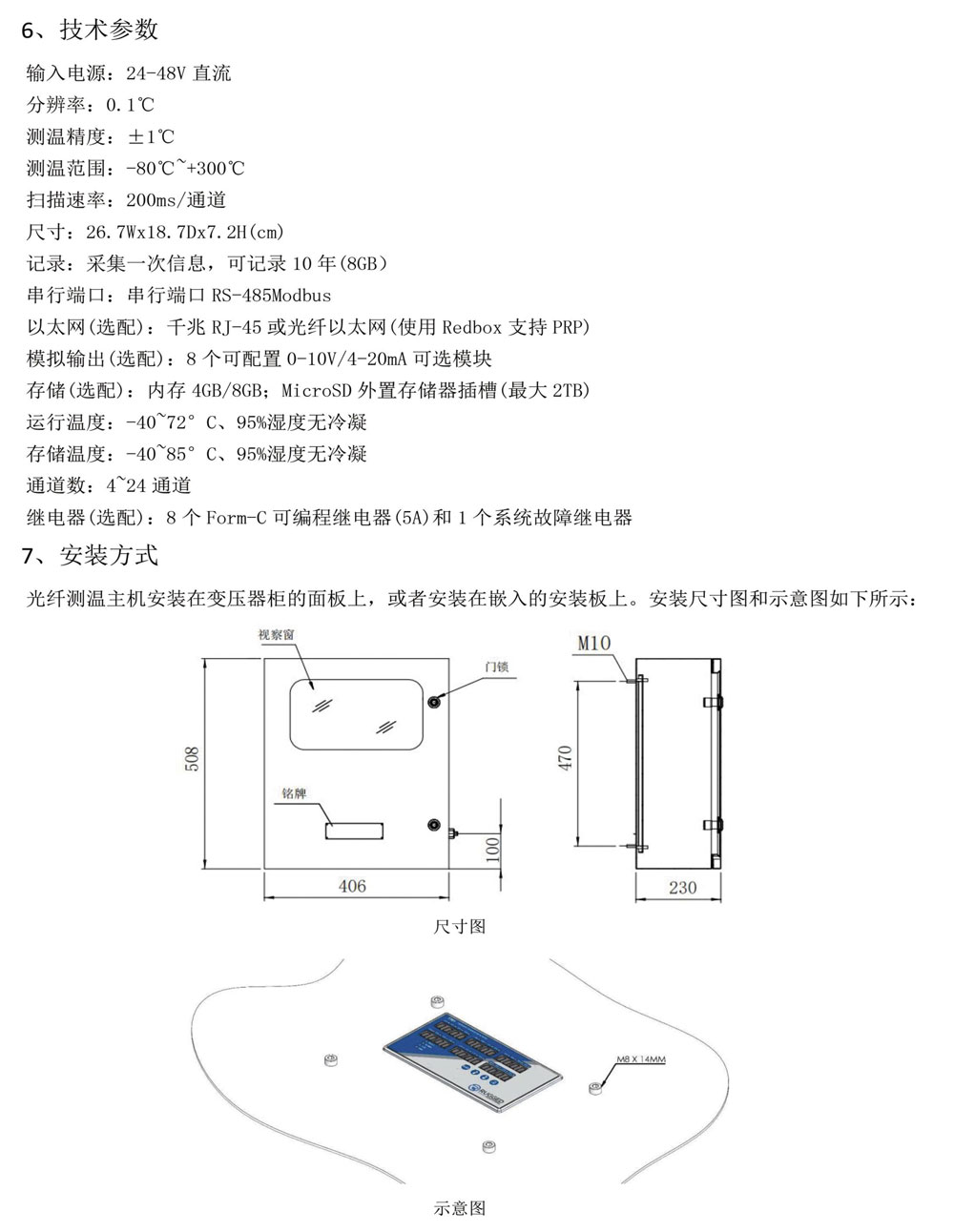

傳輸距離遠，維護方便護方便
